現有技術中，帶LED開關主要包括基座、位于基座頂部凹腔內的按鍵、設置于按鍵內的LED 發光二極管，以及自基座底部引出的與控制單元電連接的端子，按鍵與基座凹腔構成滑動連接，按鍵底部設有頂針，基座的凹腔表面設有凸起的、與端子電連接的觸點組件，觸點組件包括在基座凹腔表面對角設置的兩個第一觸點及對應于按鍵底部頂針下方設于基座凹腔內的第二觸點，基座凹腔表面與按鍵底部之間設有拱形簧片，簧片的兩端分別與兩邊的第一觸點接觸，簧片中部在初始狀態對抵于按鍵底部的頂針上。工作時，當按動開關，按鍵在基座凹腔內向下滑移，此時按鍵底部的頂針壓迫簧片中部拱形面下沉，與其下方的第二觸點接觸，從而使第一觸點與第二觸點之間通過簧片連通，此時開關導通；而當松開開關后，簧片在彈力作用下復位，按鍵上彈，簧片中部與第二觸點分離，開關斷開。


上述結構的帶LED 燈的開關中，按鍵與基座凹腔滑動配合，因而在按鍵側壁與基座凹腔的側壁之間必然存在間隙，使得凹腔表面的觸點組件與外界相通，因此，當這種結構的帶燈輕觸開關應用于潮濕的環境中、或者應用于和水接觸的電器如洗衣機時，空氣中的水汽或者水滴會順著側壁間隙進入凹腔，接觸到觸點組件，使其發生銹蝕，影響觸點之間的連接，導致產生接觸不良或產生電火花等現象，也可能造成觸點間的短接。因此這種帶燈開關，在一些使用要求較高的場合，如在一些家電，如洗衣機、微波爐、豆?jié){機等使用場合，很容易進灰進水引起開關失效，導致整個產品不能使用，達不到實際使用效果，或者影響使用壽命。

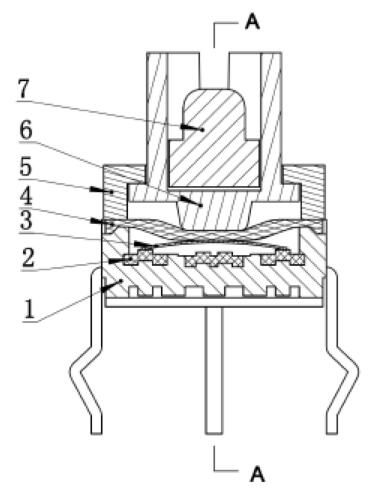

帶燈防水按鍵開關，其特征在于：上蓋通過均勻分布在其底部的鉚接柱和基座上表面鉚接固定。按鈕可用非透明材料制成。發光二極管的兩個引腳與基座的端子腳一起焊接固定在PCB 板上。

防水帶燈開關是一種具有高防水性能的帶燈開關，經測試，防護等級達到IP67，（IP6X: 產品抽負壓，放置沙塵箱中，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；IPX7 ：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度, 放置于一個潛水箱中，一般深度1 米，試驗時間為30min）；甚至可以達到更高的性能（常溫，水深10cm，96 小時以上浸水試驗，測試全部通過），遠超過現有同類產品。
