現有設備的很多操作需要使用到按鍵開關作為輸入手段，按鍵開關好壞決定了輸入設備的體驗，需要保證良好的手感和使用壽命，同時在使用過程中的穩定性也具有很高的要求，不能出現卡角狀況，而這些技術問題都在不斷地改進過程中，但仍然不夠理想。

現有的按鍵開關在按壓過程中，各內部結構配合不緊密，相互作用不協調，按壓不平穩，穩定性低。按鍵開關廠家英尚微電子一種具有高平衡性的超薄按鍵開關，在按壓過程中，平衡效果更好，平穩性更強，整體穩定性提高。

所采用的技術方案是：

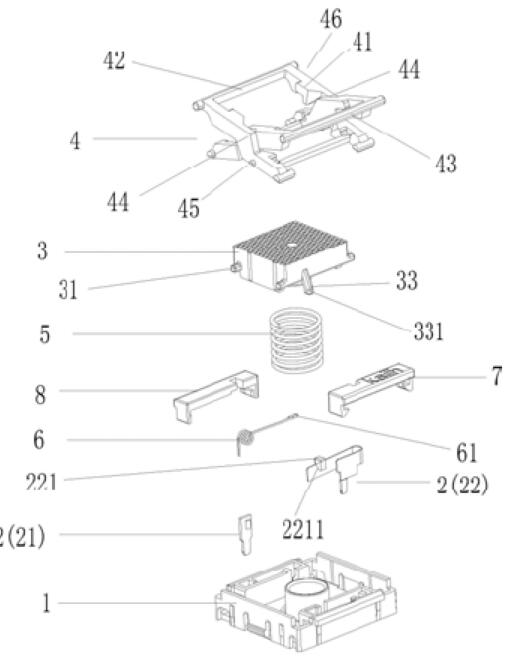

一種具有高平衡性的超薄按鍵開關，包括基座，該基座上表面開設有一容置腔，該容置腔內設置有導通組件，其特征在于，還包括設置于基座上的導芯、及設置于基座上且圍設于導芯外圍的X型平衡架，其中導芯下端與基座之間通過一彈簧連接；X型平衡架主要由一平衡桿A與一平衡桿B交叉設置而成，該平衡桿A與平衡桿B均為封閉型框架結構，且該X型平衡架整體為四周封閉型結構；平衡桿A與平衡桿B交叉后形成兩個交叉點，該兩個交叉點將X型平衡架分成嵌入容置腔內的下嵌入部、及設置于基座上的上擺動部，且在該下嵌入部的端部設置有卡入容置腔內底部的定位卡塊；在上擺動部的內側邊上向內凸設有若干上導引塊，在導芯外側邊上且位于上導引塊正下方凸設有若干上導引軸；通過X型平衡架、與導芯及基座相配合作用，在導芯的上下按壓過程，帶動X型平衡架的上擺動部上下擺動，為導芯的上下按壓過程提供平衡作用力。


有益效果為：
(1) 通過采用整體呈四周封閉型結構的X型平衡架、與導芯及基座相配合作用，充分利用按鍵開關內部有限的空間，為按鍵開關的上下按壓過程提供平衡作用力，平衡功能明顯增強，平衡效果更好，平穩性更強，整體穩定性提高，同時使按鍵開關內部結構實現各項力能；

(2) 將傳統單一上蓋分成大上蓋與小上蓋，使基座的導向軸外側邊與大上蓋之間、及基座的導向軸外側邊與小上蓋之間分別形成讓位槽，為X型平衡架的下嵌入部提供活動讓位空間，利于提高按鍵開關的按壓平衡穩定性；

(3) 采用一體式結構或分體式結構的實心導光柱作為導柱，實心導光柱下端部具有內凹圓弧導光面或內凹方形導光面，利于實心導光柱對光的吸收與擴散；導芯既起到導向作用，也起到發光與導光作用，實現導芯中間發光，并且導芯中的實心導光柱是由小發光面導入到大發光面，加大了發光面，實現按壓時整面都發光；

(4) 通過在導芯上端面中心位置處設置上凸點，在按壓過程中，不管按壓哪個位置，都是上凸點受力，使導芯垂直下移，保持平衡向下傳力，使按壓力均勻，每次按壓行程相同，發聲時間相同；

(5) 基座上的導通組件插槽、扭簧插槽與X型平衡架插槽相互間隔開，形成多型腔結構，相互獨立，各部分結構的問題可分開處理，大幅簡化工作量；

(6)通過在扭簧插槽上蓋合一大上蓋，在導通組件插槽上蓋合一小上蓋，起到防塵、及保護扭簧與導通組件的作用。
